Moderne Bedienkonzepte mit Haptik und Touch

Der neue HMI-Lösungs-Baukasten von EFCO bietet einen hohen Grad an Gestaltungsfreiheit und Individualisierung bei gleichzeitig überraschend geringen Einmalkosten. Damit ermöglichen es die Deggendorfer auch mittelständischen Maschinenbauern, eine in der Halle sofort erkennbare Designsprache umzusetzen – und gleichzeitig ein ergonomisches und intuitives Bedienkonzept darzustellen. Der kundenspezifischen Anpassung sind dabei kaum Grenzen gesetzt. Selbst die einzelnen Bedienelemente können kundenspezifisch gestaltet werden und bieten damit eine hohe Wiedererkennung. Durch moderne Fertigungsverfahren sind Jahresbedarfe ab 25 Stück wirtschaftlich realisierbar

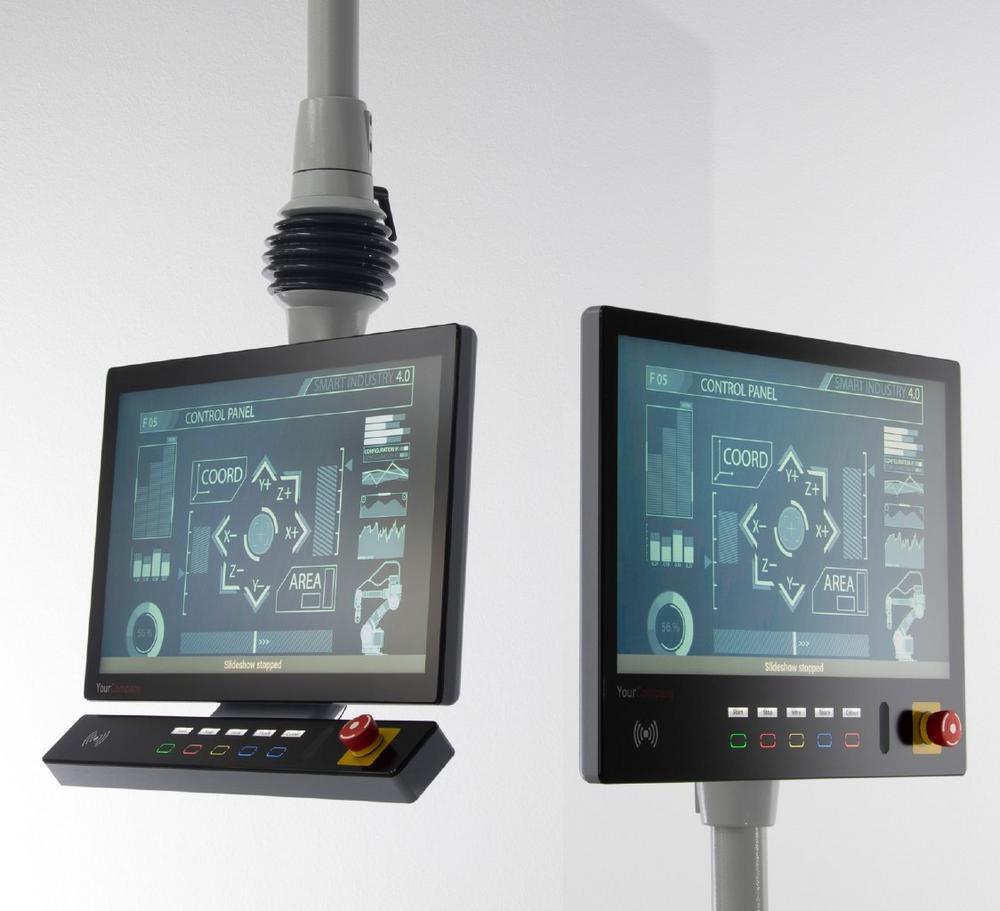

Neben der flachen Geräteausführung gibt es auch eine besonders ergonomische Variante, welche den Vorgaben der neuen EU-Maschinenverordnung entspricht. Das komplett individualisierbare Zusatz-Bedienfeld ist dem Bediener um 45° zugeneigt. Die geschickte Kombination von Touch und Haptik macht mechanische Tasten überflüssig; ermöglicht aber dennoch eine “blinde” Bedienung. Optional können die Touch-Tasten zweikanalig ausgelegt werden, um z.B. ein “Hängenbleiben” sofort zu erkennen und damit ein höheres SIL-Level zu erreichen.

Durch die verwendete Technologie ist die Touch-Funktionalität bei EFCO nicht auf das Display begrenzt, sondern vollflächig verfügbar. Ebenso ist die Form des HMI frei gestaltbar, von rechteckig über rund bis oval. Zusatzfunktionen wie RFID- oder Barcode-Leser lassen sich ebenso integrieren wie der obligatorische Not-Halt. Dabei erfüllt das HMI immer mindestens die Schutzklasse IP65 an der Front, ist allseitig geschlossen und lüfterlos aufgebaut. Eine optionale Entspiegelung (“Anti-Glare”) sorgt für eine besonders hochwertige Anmutung.

Die Bautiefe ist mit 80 mm ungewöhnlich flach. Eine intelligente Flanschaufnahme mit 48-mm-Rundprofil erlaubt die Montage auf Schwenk- bzw. Tragarmen von unten wie von oben.

Die technische Basis bildet ein 21,5”-Multitouch-Panel-PC von EFCO mit Intel-Prozessoren der 13. Generation. Das 16:9 Full-HD-Display liefert auch im direkten Tageslicht helle, kontraststarke Bilder. Die EFCO-typischen 16 digitalen IOs lassen sich bequem von der Hochsprache aus nutzen, um kleinere Ablaufsteuerungen direkt auf dem IPC zu realisieren.

Die EFCO HMI-Geräte sind optimiert für den Einsatz von Automations-Software oder Soft-PLC Systemen, wie beispielsweise Codesys. Weitere für industrielle Anwendungen wichtige Ausstattungsdetails umfassen eine Weitbereichs-DC-Stromversorgung, einen Remote-Power-Steuereingang, zwei Display Ports, 2 x LAN, 4 x USB, zwei serielle Schnittstellen, einen Mini-PCIe-Slot sowie einen M.2-Slot  (Key 2242) für Massenspeicher oder Erweiterungsmodule wie etwa Feldbus-Schnittstellen. Der Einsatz-Temperaturbereich beträgt 0…+45 °C. Zudem sind die Rechner vibrationsfest bis 2g sowie stoßfest bis 10g.
